S100（300）-2B+KZ10（15）
所属分类：
标签：
- 产品描述

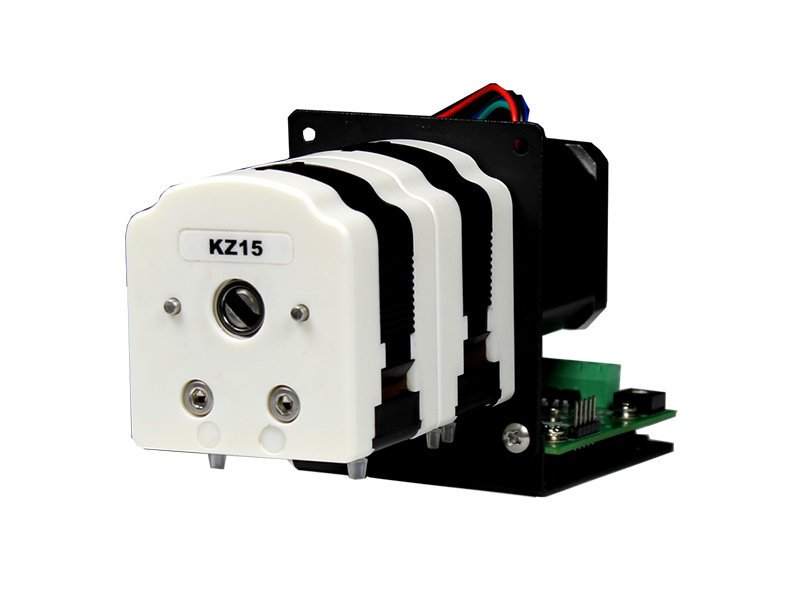

S100（300）-2B+KZ10（15）
-
- 商品名称: S100（300）-2B+KZ10（15）
流量范围：0.0025-134mL/min，泵头单通道和双通道可选，适合微小流量高精度液体输送
产品介绍
◆流量范围：0.0025-134mL/min，适合微小流量高精度液体输送
◆泵头单通道和双通道可选，有4滚轮、8滚轮可选，4滚轮泵头流量稍大，8滚轮泵头脉动更低
◆最高转速100rpm和300rpm可选
◆泵头可串联使用
◆步进电机驱动
◆15档BCD拨码开关调速，或外控信号调速
◆开关量控制启停，开关量控制正反转
◆流量精度可达±1%
◆面板或底座安装
◆直流24V供电，可选配电源适配器，实现220V交流电源供电
单通道 双通道 相位补偿原理
◆2个泵头串联，前后泵头滚轮相互错开安装，前泵头滚轮位于后泵头2个滚轮之间
◆前后泵头入口和出口管路分别用三通连接，前后泵头管路液体相互补偿
◆液体脉动大幅降低，流量精度±0.5%以上
泵头串联
◆2个泵头串联，前后泵头滚轮相互错开安装，前泵头滚轮位于后泵头2个滚轮之间
◆前后泵头入口和出口管路分别用三通连接，前后泵头管路液体相互补偿
◆液体脉动大幅降低，流量精度±0.5%以上
软管安装
◆向内按压压块两侧取下压块→装入软管组件→装入压块
控制电路
◆BCD编码开关15档调速
◆BCD编码开关拨到“0”位为外部信号控制
◆1、2端子为RS485通讯控制输入端，1为正，2为负
◆3、4端子为外部信号输入端，3为正，4为负外部信号包括：0-10KHz、0-5V、0-10V、4-20mA任选其一
◆5、7端子控制启停，悬空或断开，泵运行；闭合，泵停止
◆6和7端子为方向控制，悬空或断开，泵顺时针运行；闭合，泵逆时针运行
◆8、9为电源输入端，9为正，8为负，推荐使用DC24V
技术参数
产品型号 S100-2B+KZ10(15) S300-2B+KZ10(15) 适用泵头 KZ10-14 KZ10-18 KZ10-24 KZ10-28 KZ15-14 KZ15-18 KZ15-24 KZ15-28 启停控制 可以控制启动和停止 方向控制 正反方向可逆 内控转速控制 BCD拨码开关调节 外控转速控制 0-10kHz脉冲控制或0-5V,0-10V,4-20mA模拟信号控制,任选其中一种.标配0-10KHz S100-2B 内控转速范围 1-100rpm，15档调节，标准配置为 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可订制 S100-2B 外控转速范围 0-100rpm，转速分辨率0.1rpm，全程线性对应 S300-2B 内控转速范围 1-300rpm，15档调节，标准配置为20 40 60 80 120...280 300rpm，可订制 S300-2B 外控转速范围 0-300rpm，转速分辨率0.1rpm，全程线性对应 通讯控制 RS485通讯控制，使用Modbus通讯协议，通讯控制和其它外控控制不能并存，任选其一 转速误差 ≤±0.5% 启停控制 启停控制开关量控制触点常开，蠕动泵运行；触点闭合（端口5与端口7短接），蠕动泵停止 方向控制 方向控制开关量控制触点常开，蠕动泵顺时针运行；触点常闭（端口6与端口7短接），蠕动泵逆时针运行 适用电源 11.4-25.2V DC；或100-240V AC（选配电源适配器） 50/60Hz 工作环境 0-40℃，相对湿度：<80% 重量 540g 选型指南
蠕动泵型号
转速（rpm）
滚轮数
通道数
适用软管
流量范围（ml/min）
S100-2B+KZ10-14
100
4
1
壁厚0.8-1mm外径≤6.4mm
0.0035-45
S100-2B+KZ10-18
8
1
0.0025-18
S100-2B+KZ10-24
4
2
0.0035-45
S100-2B+KZ10-28
8
2
0.0025-18
S100-2B+KZ15-14
4
1
13# 14# 19# 16#
0.0035-42
S100-2B+KZ15-18
8
1
0.0028-18.9
S100-2B+KZ15-24
4
2
0.0035-42
S100-2B+KZ15-28
8
2
0.0028-18.9
S300-2B+KZ10-14
300
4
1
壁厚0.8-1mm外径≤6.4mm
0.0035-134
S300-2B+KZ10-18
8
1
0.0025-52
S300-2B+KZ10-24
4
2
0.0035-134
S300-2B+KZ10-28
8
2
0.0025-52
S300-2B+KZ15-14
4
1
13# 14# 19# 16#
0.0035-128
S300-2B+KZ15-18
8
1
0.0028-57
S300-2B+KZ15-24
4
2
0.0035-128
S300-2B+KZ15-28
8
2
0.0028-57
外形尺寸
