将扳杆逆时针扳开180°，提起压块
S100（300，600）-2B+YZ系列
流量范围：0.07-2400mL/min，步进电机驱动，15档BCD拨码开关调速或外控信号调速
所属分类：
标签：
- 产品描述
S100（300，600）-2B+YZ系列
-
- 商品名称: S100（300，600）-2B+YZ系列
流量范围：0.07-2400mL/min，步进电机驱动，15档BCD拨码开关调速或外控信号调速
产品介绍
◆流量范围：0.07-2400mL/min
◆步进电机驱动，一体结构◆15档BCD拨码开关调速，或外控信号调速
◆开关量控制启停，开关量控制正反转
◆流量精度可达±1%
◆直流24V供电

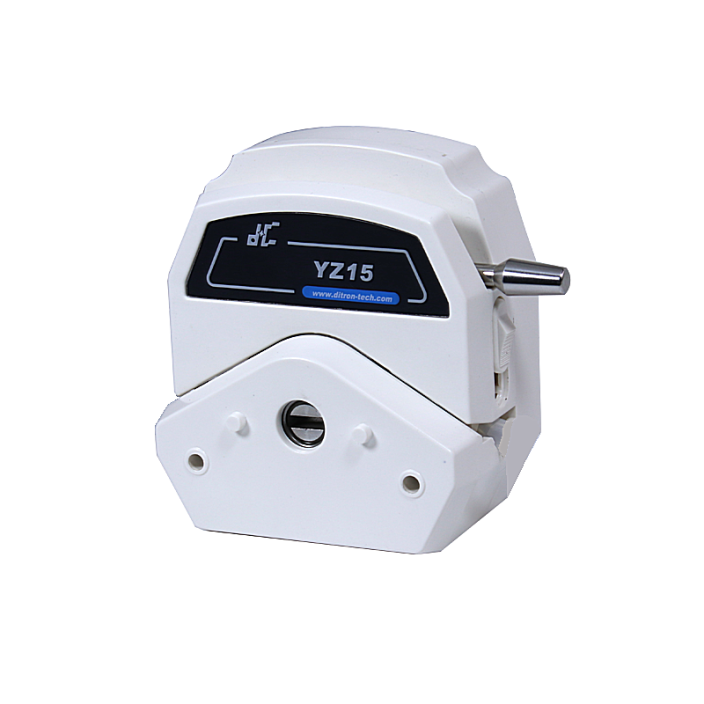

蠕动泵泵头
软管安装
将软管自然放入滚轮与上压块之间
顺时针扳动扳杆180°，压块下压到位，完成软管安装

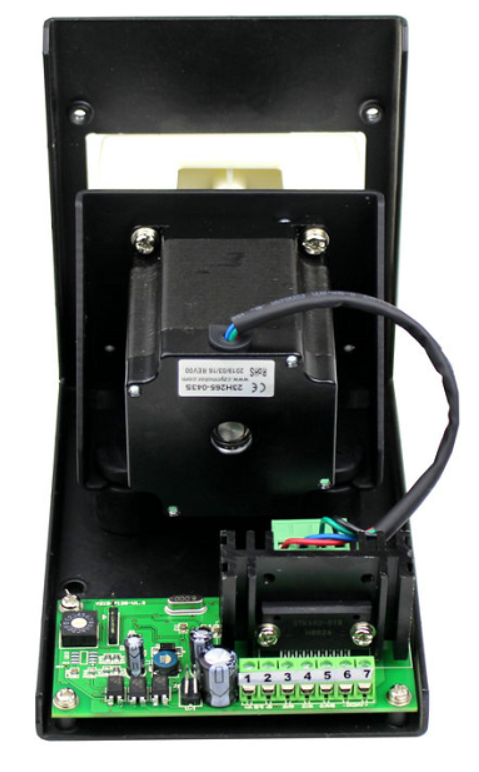

控制电路
◆BCD编码开关15档调速
◆BCD编码开关拨到“0”位为外部信号控制
◆1、2端子为外部信号输入端，1为正，2为负外部信号包括：0-10KHz、0-5V、0-10V、4-20mA、RS485通讯控制，任选其一
◆3、5端子控制启停，悬空或断开，泵运行；闭合，泵停止
◆4和5端子为方向控制，悬空或断开，泵顺时针运行；闭合，泵逆时针运行
◆6、7为电源输入端，7为正，6为负，推荐使用DC24V
技术参数
产品型号 S100(300，600)-2B+YZ15 适用泵头 YZ15A(PSF材料),YZ25A(PSF材料),YZ15B(PPS材料),YZ25B(PPS材料),YZ15C(6滚轮) 启停控制 可以控制启动和停止 方向控制 正反方向可逆 内控转速控制 BCD拨码开关调节 外控转速控制 0-10kHz脉冲控制或0-5V,0-10V,4-20mA模拟信号控制,任选其中一种.标配0-10KHz S100-2B+YZ15(25) 内控转速范围 1-100rpm，15档调节，标准配置为 5,10,15,20,25,30,35,40,45,50,60,70,80,90,100rpm，可定制 S300-2B+YZ15(25) 内控转速范围 1-300rpm，15档调节，标准配置为 20，40，60，80，100，120，140，160，180，200，220，240，260，280，300rpm,可定制 S600-2B+YZ15(25) 内控转速范围 1-600rpm，15档调节，标准配置为 40，80，120，160，200，240，280，320，360，400，440，480，520，560，600rpm,可定制 外控转速范围 0-100rpm，转速分辨率0.1rpm；≥100rpm，转速分辨率1rpm，全程线性对应 通讯控制 RS485通讯控制，使用Modbus通讯协议，通讯控制和其它外控控制不能并存，任选其一 转速误差 ≤±0.5% 适配软管 13#,14#,19#,16#,25#,17#,18#,15#,24# 启停控制 启停控制开关量控制触点常开，蠕动泵运行；触点闭合（端口3与端口5短接），蠕动泵停止 方向控制 方向控制开关量控制触点常开，蠕动泵顺时针运行；触点常闭（端口4与端口5短接），蠕动泵逆时针运行 适用电源 11.4-25.2V DC；或100-240V AC（选配电源适配器） 50/60Hz 工作环境 0-40℃，相对湿度：<80% 重量 2000g 选型指南
产品型号
泵头滚轮数
可选通道
软管
转速范围（RPM）
流量范围（mL/min）
S100-2B+YZ15A
S100-2B+YZ15B
3
1，2
13#
≤100
≤7.91
14#
≤28.93
19#
≤54.17
16#
≤87.95
25#
≤183.71
17#
≤325.0
18#
≤460.0
S100-2B+YZ25A
S100-2B+YZ25B
3
1，2
15#
≤100
≤178.99
24#
≤285.0
S300-2B+YZ15A
S300-2B+YZ15B
3
1，2
13#
≤300
≤23.21
14#
≤88.76
19#
≤165.07
16#
≤270.25
25#
≤558.33
17#
≤968.33
18#
≤1343
S300-2B+YZ25A
S300-2B+YZ25B
3
1，2
15#
≤300
≤530.0
24#
≤871.7
S600-2B+YZ15A
S600-2B+YZ15B
3
1，2
13#
≤600
≤46.10
14#
≤178.1
19#
≤336.9
16#
≤556.22
25#
≤1176
17#
≤2111
18#
≤2416
S600-2B+YZ25A
S600-2B+YZ25A
3
1，2
15#
≤600
≤1066
24#
≤1856

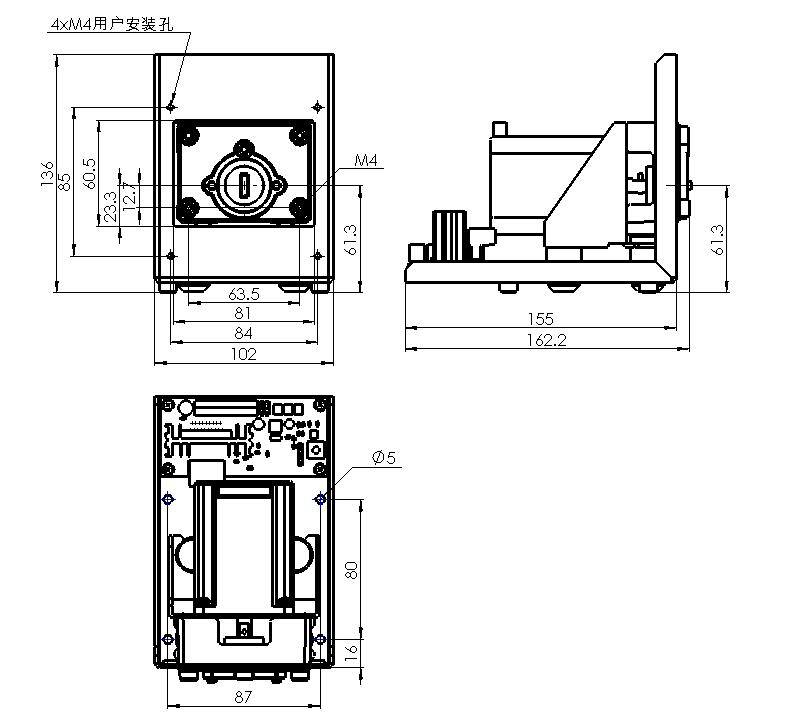

外形尺寸
